猫盘系列一:紧急救砖

百花齐放 1个月前 ( 10-10 ) 7044 15条评论
猫盘系列一:紧急救砖摘要: 猫盘救砖方法猫盘是什么东西,其实之前它是用来挖矿的,这不碰到矿难,大量的猫盘等待再利用,首先我们看看它的配置:CPU: Marvell ARMADA A3720 1.0Ghz 2x...

猫盘救砖方法

猫盘是什么东西,其实之前它是用来挖矿的,这不碰到矿难,大量的猫盘等待再利用,首先我们看看它的配置:



CPU: Marvell ARMADA A3720 1.0Ghz 2xCortex-A53

RAM: 512M DDR3

eMMC: 8G HS200

网络: Marvell 88e1512 千兆phy

外设: 原生SATA,主板引出USB2.0和TTL,带1个风扇和aw2013控制的三色LED

电源: 5V3A


再来看看它的样子,非常小和轻便:

这里为什么讲救砖方法呢,因为小编就是从这里开始的,买来的是原版猫盘系统,怎么刷也没法成功,好了,直接变砖(进不去uboot)

一、前期准备

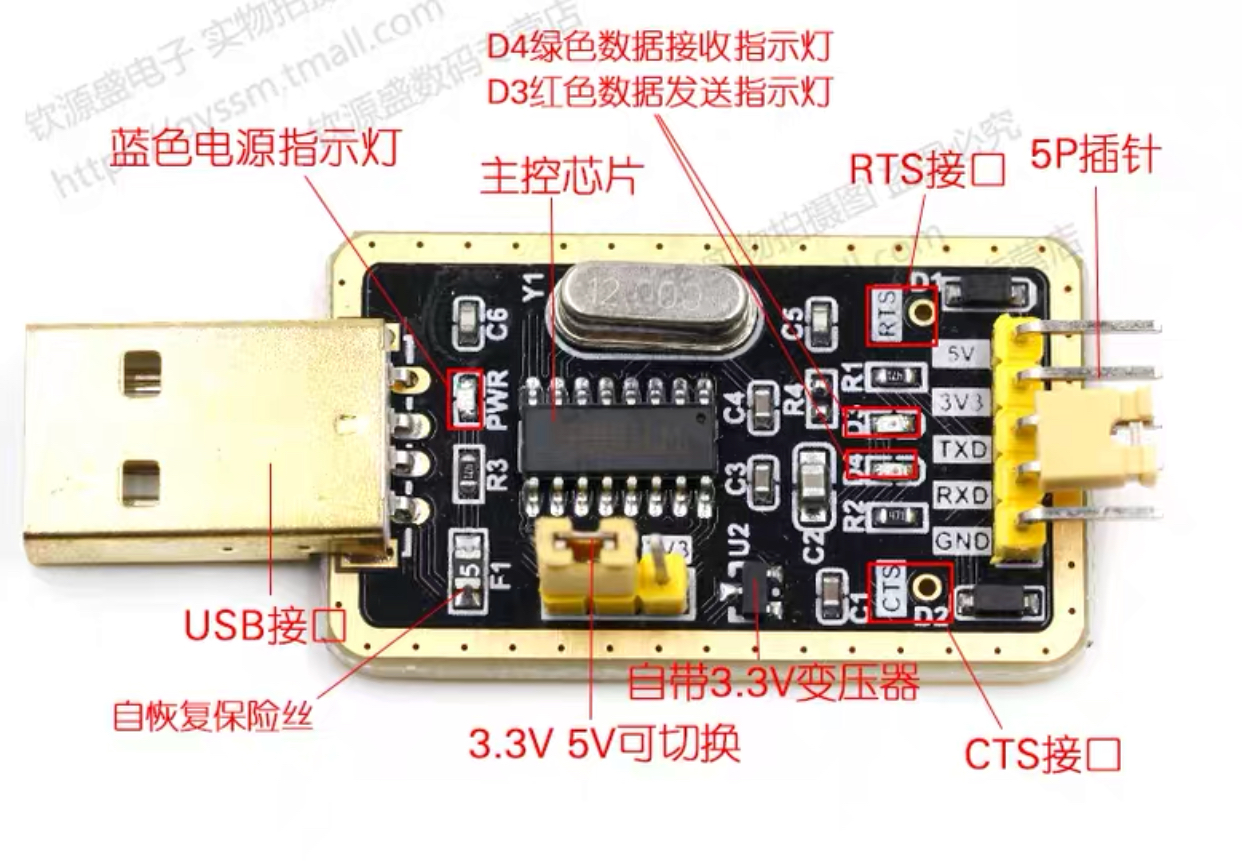

硬件准备:USB转TTL线,如ch340等(某宝有),U盘一个

系统准备:linux平台(ubuntu)(虚拟机安装ubuntu)

刷机软件:为了不让这个泛滥需登陆才能看到。

隐藏内容

当前没有权限访问此内容,请


二、刷机救砖

1、下载好刷机软件文件夹“mao”,拷入u盘里面,然后接到虚拟机(方法网上大把),将“mao”文件夹放入ubuntu虚拟机的根目录,比如home目录,这就将刷机软件准备好了。

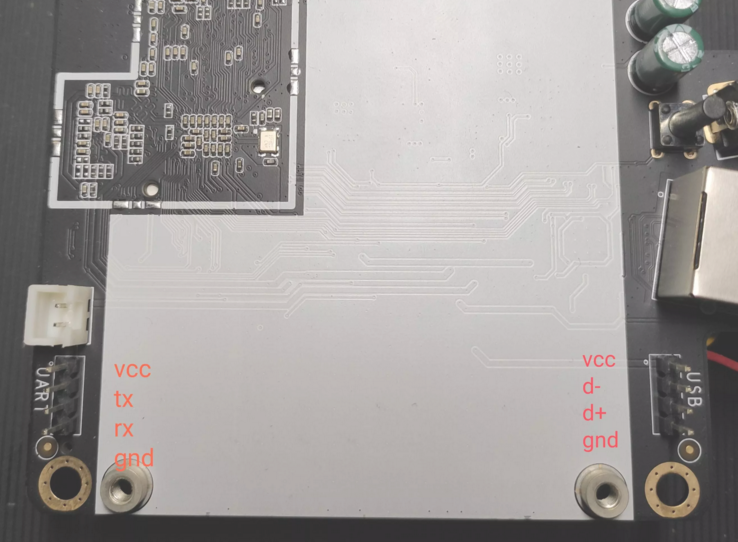

2、然后将猫盘接TTL线(方法网上也很多,这里给几个图),将TTL线的USB接口插到电脑上,然后接到虚拟机上。

   接线只需要接tx、rx、gnd三根线,而TTL接线板接到相应的接脚插上。

对应关系统是猫盘RX接TTL线的TX、猫盘TX接TTL线的RX、猫盘GND接TTL线的GND

猫盘系列一:紧急救砖 网络技术 第1张猫盘系列一:紧急救砖 网络技术 第2张


3、然后开始输入相应的指令进行刷机:

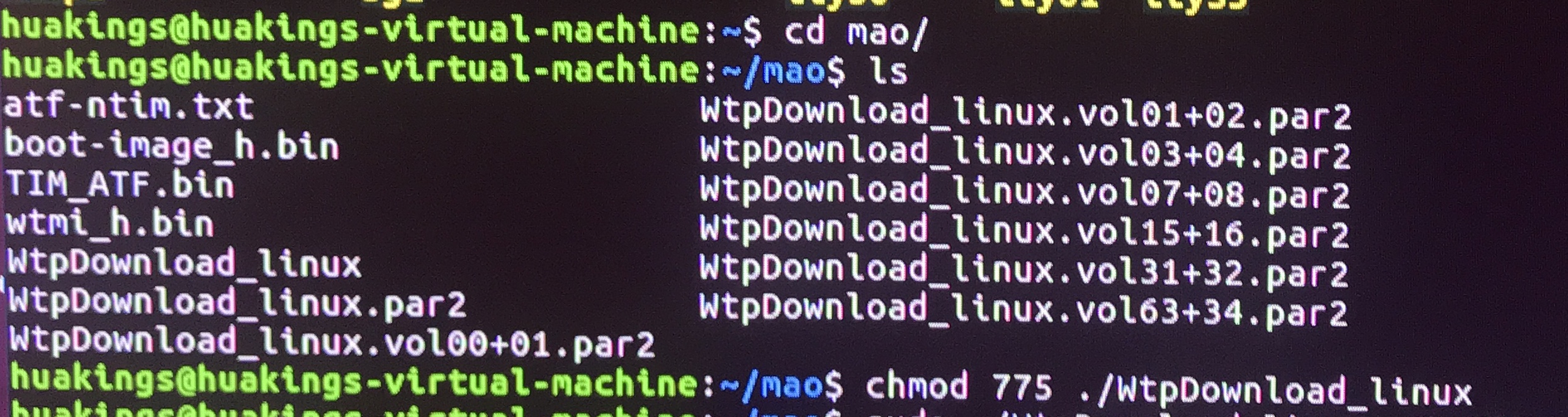

 首先进入猫盘刷机文件夹,因为放在根目录下,所以只需输入cd map即可:

cd mao                          #进入猫盘刷机文件夹
ls                              #查看文件夹里面的文件
chmod 775 ./WtpDownload_linux   #给执行文件755权限

猫盘系列一:紧急救砖 网络技术 第3张

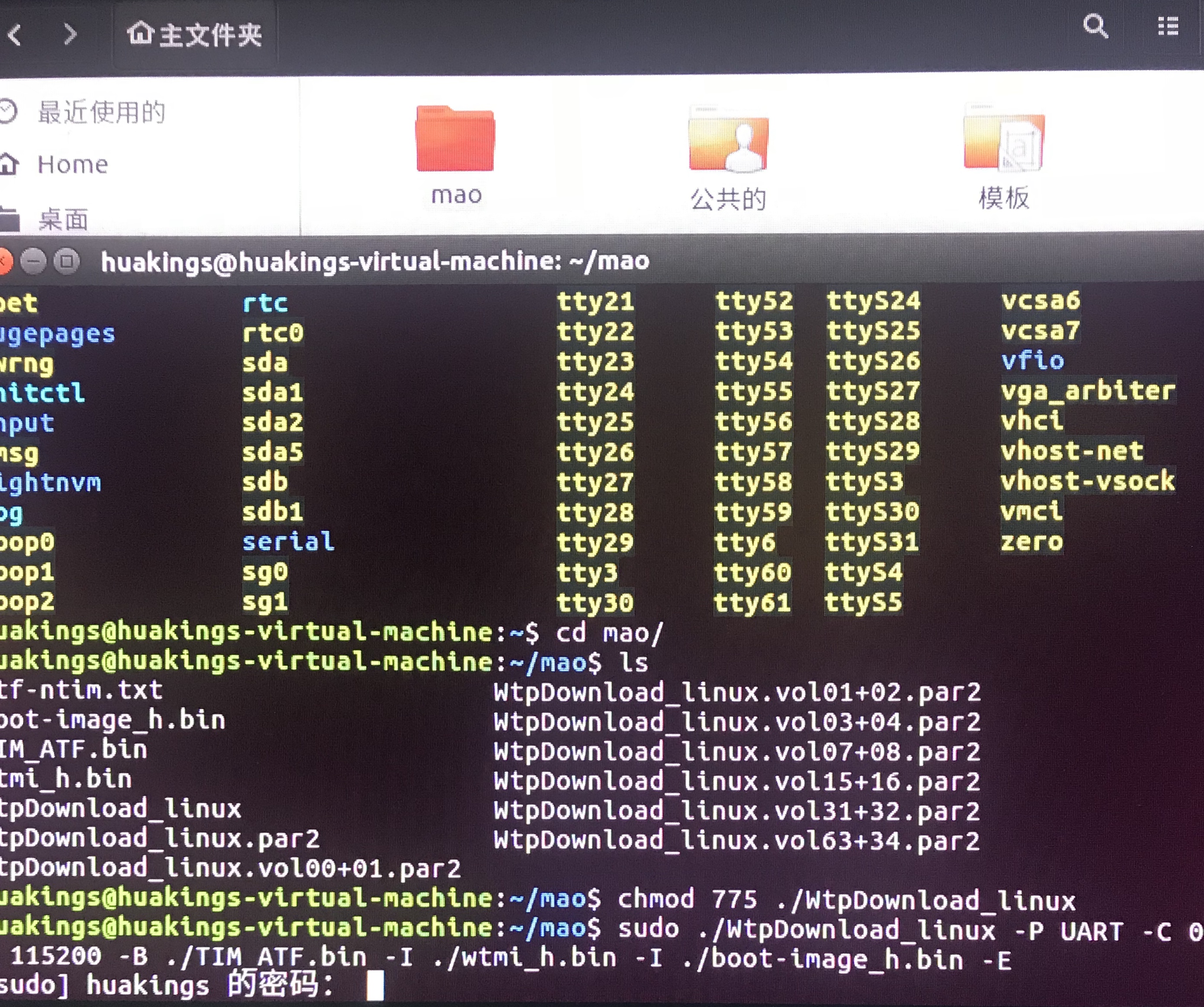

猫盘系列一:紧急救砖 网络技术 第4张将三个文件刷入猫盘里面即可,指令:

sudo ./WtpDownload_linux -P UART -C 0 -R 115200 -B ./TIM_ATF.bin -I ./wtmi_h.bin -I ./boot-image_h.bin -E

然后输入ubuntu的密码即可执行刷机:

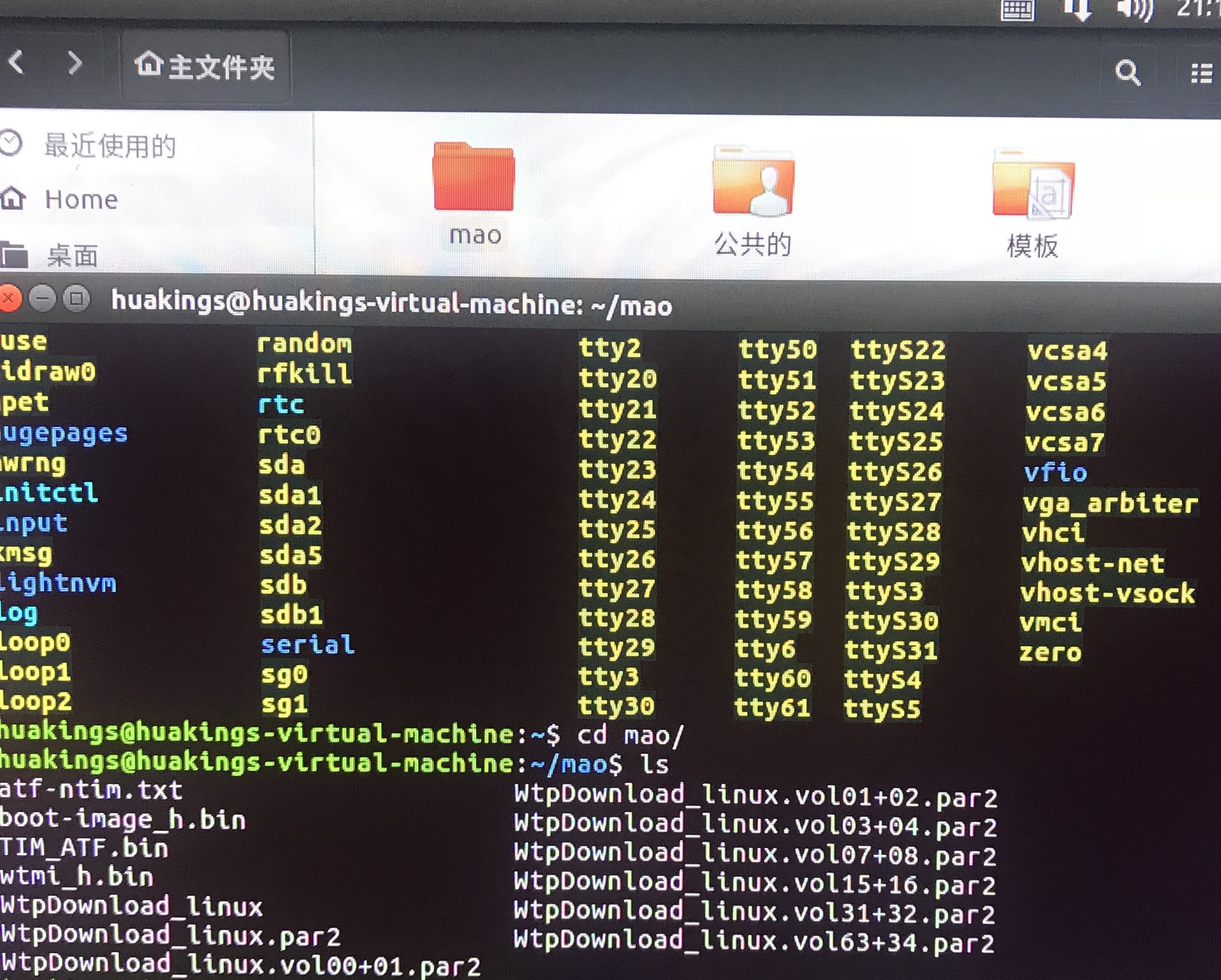

猫盘系列一:紧急救砖 网络技术 第5张说的很复杂,其实非常简单,就是linux环境将刷机文件刷入猫盘,而链接猫盘与电脑需使用工具TTL线,就是这么简单,小伙伴学会了吗?



文章版权及转载声明:

作者:百花齐放本文地址:https://www.huakings.cn/post/182.html发布于 1个月前 ( 10-10 )
文章转载或复制请以超链接形式并注明出处花王网络

分享到:
赞(1

觉得文章有用就打赏一下文章作者

支付宝扫一扫打赏

微信扫一扫打赏

发表评论

快捷回复:

评论列表 (有 15 条评论,7044人围观)参与讨论
网友昵称:乐水
乐水 游客2019-10-11沙发 回复
看看用的是什么工具
网友昵称:百花齐放
百花齐放 博主2019-10-14 回复
@乐水 用linux系统,然后TTL线就可以搞定。
网友昵称:光华公子-CCTV-LuBenwei
光华公子-CCTV-LuBenwei 铁粉2019-10-12椅子 回复
按照您的方法就砖后路由器又可以重新分配ip给猫盘,但是不知道为什么putty还是不能进入uboot,请问有直接使用编程器的方案吗?
网友昵称:百花齐放
百花齐放 博主2019-10-14 回复
@光华公子-CCTV-LuBenwei 需要TTL线链接,然后刷入uboot即可
网友昵称:Anjelo
Anjelo 铁粉2019-10-13板凳 回复
实在太感谢了。在咸鱼买了个猫盘,结果UBOOT连USB都无法读取,说是无控制器,一气之下把里边所有的信息都清了,然后重启就一个提示符,回车全是大写E,都准备扔了的,结果看到你这篇文章,按步骤操作一遍,UBOOT又有了,然后按其他文章更新UBOOT,装了UBUNTU,正在深入研究中。
网友昵称:xxxx7
xxxx7 铁粉2019-10-13 回复
@Anjelo 请问怎么更新的UBOOT,能分享下文章不?
网友昵称:Anjelo
Anjelo 铁粉2019-10-13 回复
@xxxx7 我是第一次用TTL线啊,都是在网上找操作,具体流程忘了,只能和你说一下思路了。当时咸鱼买个猫盘,但猫盘的APP连不上,然后再买了条TTL线,然后看UBOOT启动过程,发现是UBOOT启动某个内核时错误,无法按简书的《猫盘 (ARMADA A3720) 刷机教程》方法启动SHELL读U盘刷,进一步发现UBOOT无法操作usb控制器,估计是前一手刷故障了,所以就当练习sf erase清了里边所有东西,直接砖化。结果一不小心发现了这个文章,刚好我有个UBUNTU的手提,把软件下好,都刷了两三次才刷成功UBOOT,发现可以操作USB口了,然后再在网上找直接从U盘读镜像文件进emmc刷新UBOOT,之后就简单了,刷了个UBUNTU进去,设置好SAMBA,用来做家庭共享了。你搜一下《uboot中挂载U盘,利用FAT文件系统读写U盘文件》《uboot中对U盘文件进行读写》再配合《猫盘 (ARMADA A3720) 刷机教程》就知道怎么操作了。不过我是第一次用TTL线,一天内,从自信满满想刷个系统,到变砖绝望,最后误打误撞做好了系统,所以我没办法给你说清步骤,而且很多步骤都是错误的。
网友昵称:百花齐放
百花齐放 博主2019-10-14 回复
@Anjelo 思路不错。
网友昵称:xxxx7
xxxx7 铁粉2019-10-14 回复
@Anjelo 谢谢
网友昵称:troy617
troy617 铁粉2019-10-25凉席 回复
执行到wtpdownload,但是报三个错。两个什么什么not found,not found的东西显示还是乱码,第三个是Syntax error:word unexpected(expecting“)”),请问这个怎么解决。
网友昵称:简单happy
简单happy 铁粉2019-11-10地板 回复
只能用ubuntu吗?我装的是centOS
网友昵称:海
铁粉2019-11-146楼 回复
Number of files to download: 3
+
博主,我在这个提示等了好久没动静,也不知道是成功失败啊。
网友昵称:海
铁粉2019-11-14 回复
@海 原来要接猫盘电源。。
网友昵称:阿毛
阿毛 铁粉2019-11-187楼 回复
正好猫盘上电TTL无输出,看看。
网友昵称:百花齐放
百花齐放 博主2019-11-20 回复
@阿毛 看线有没有插上
