竞斗云系列七:硬件改造之NAND编码器

百花齐放 4个月前 ( 12-17 ) 3838 抢沙发
竞斗云系列七:硬件改造之NAND编码器摘要: 将竞斗云改造成NAND编码器竞斗云还是非常强大的,因为它配置都是比较好的,关键是扩展性还很高,前面就有三种改造方案,详见:竞斗云系列五:硬件大改造,现在看到一遍文章,可以改造成NA...

将竞斗云改造成NAND编码器

竞斗云还是非常强大的,因为它配置都是比较好的,关键是扩展性还很高,前面就有三种改造方案,详见:竞斗云系列五:硬件大改造,现在看到一遍文章,可以改造成NAND编码器(传送门

先来介绍一下,也算科普一下:

NAND编码器,就是把固件写入tsop48芯片(NAND闪存)的过程,利用的是spi的不死系统将ubi/art/bin等固件写入NAND闪存里面,这样做的好处就是可以用来给路由救砖或者刷机,很多小伙伴的路由因为各种原因(断电、刷错固件)导致变砖,这时就需要一个NAND的编码器。(正常路由的启动顺序是,先启动spi闪存,再通过spi启动NAND固件,驱动各硬件并运行路由系统)

我们今天来做的就是利用竞斗云来自制一台NAND编码器,因为市场销售的成品编码器需要800多,对于我们来说,实在有点贵,我们拿竞斗来改造一台成本低的编码器变得更实际一些。

准备:

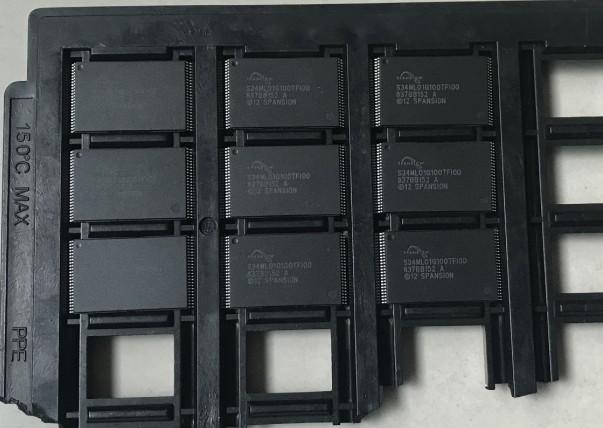

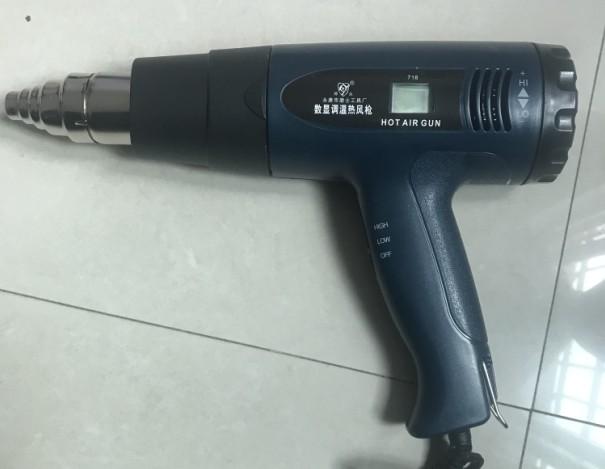

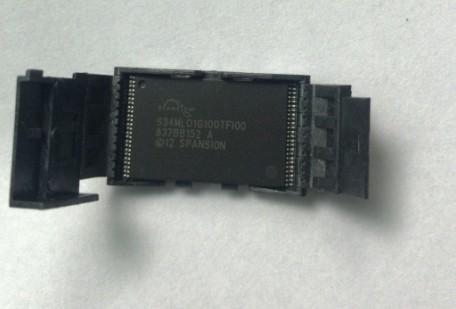

1、竞斗云一台、风枪、焊枪、tsop48固定座一个、S34ML01的NAND芯片若干

2、不死系统OPBOOT

来吧,给大家展示一下图片:

竞斗云系列七:硬件改造之NAND编码器 路由系统 第1张

竞斗云系列七:硬件改造之NAND编码器 路由系统 第2张

竞斗云系列七:硬件改造之NAND编码器 路由系统 第3张

改造步骤

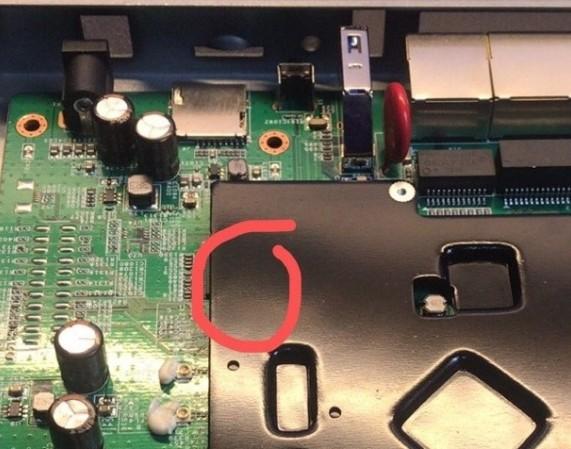

首先我们需要进行拆机,步骤是:先拆开四个机壳螺丝,分别在左右两侧共四个螺丝,再拆主板螺丝共5个,然后需要拆开屏敝罩,tsop48芯片(NAND闪存)就在这里面,如图:

竞斗云系列七:硬件改造之NAND编码器 路由系统 第4张

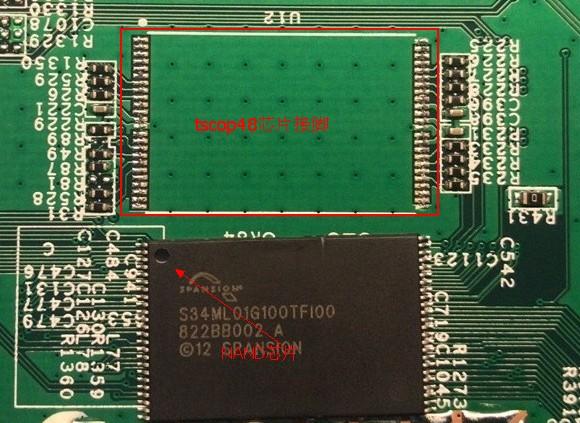

拆开后,就能看到一个48脚芯片,我们需要用风枪垂直吹一下芯片,记得是垂直于芯片,不要乱吹,伤及无辜,很容易吹跑其它的电阻和电容,温度控制在550-650之前,持续时间大约为8-15秒之间,然后用聂子取下即可,之前我也没经验,结果吹坏一个竞斗云,后来才知道如何吹下来。吹下来就是这个样子的。

竞斗云系列七:硬件改造之NAND编码器 路由系统 第5张

然后我们需要将固定座焊接上去,我们需要在固定座上加上助锡剂,千万别干焊或者是干吹,容易搞坏主板,我之前就是这样搞坏了一个,同样,我们用聂子夹着固定座,用焊枪慢慢焊接,这个塑胶固定座无法用风枪来吹的。切记!切记!切记!

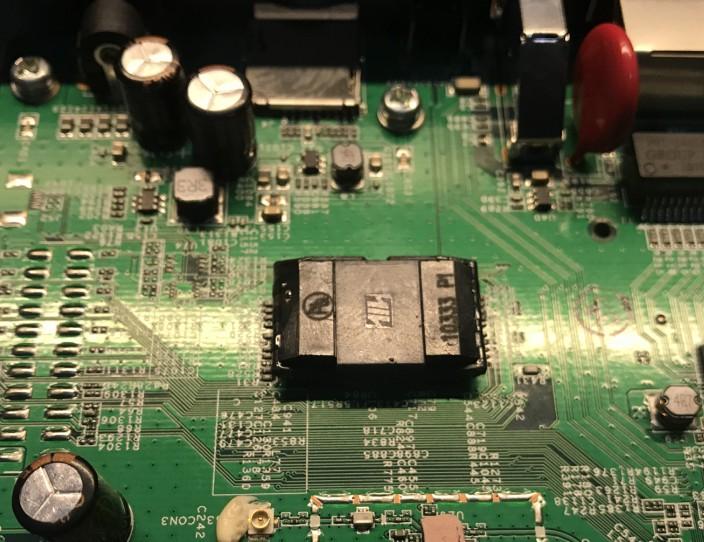

我们来欣赏一下焊接图吧。是不是比较完美

竞斗云系列七:硬件改造之NAND编码器 路由系统 第6张

不过这样焊接的固定座,屏敝罩就无法装上去了,我们另外需要购买CPU散热片和硅胶来单独给CPU散热,这样就完美的制作好一个编码器了。


这样做有点不完美,屏敝罩没有了不美观,那么我们就需要引脚出来引线,再接电路板,因为小编的工具还未到,后续再更新相应的图片,

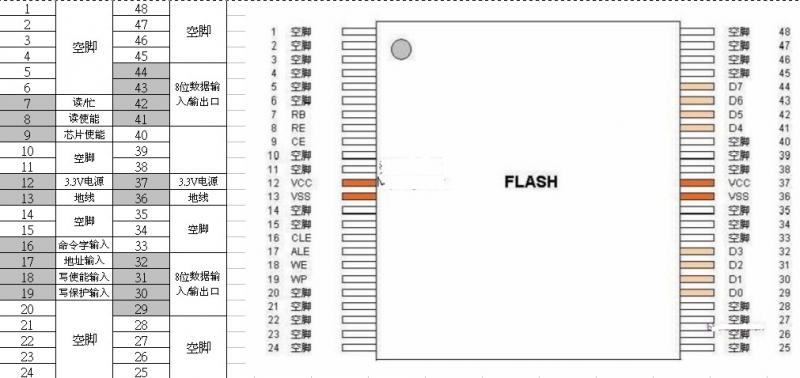

首先我们得熟悉一下tsop48芯片的基本接线脚:


竞斗云系列七:硬件改造之NAND编码器 路由系统 第7张


没错就是这个,我们需要看到,48个引脚真的有用的也就19个引脚,分别是7、8、9的芯片控制输入口,12、13、36、37的电源3.3V输入和地线接口,29-32、41-44共8个数据读写口,16-19地址口

是的我们需要一个接线板和19根引线,接好后通过塑固定在主板上即可,后续会更新图片


刷机编码

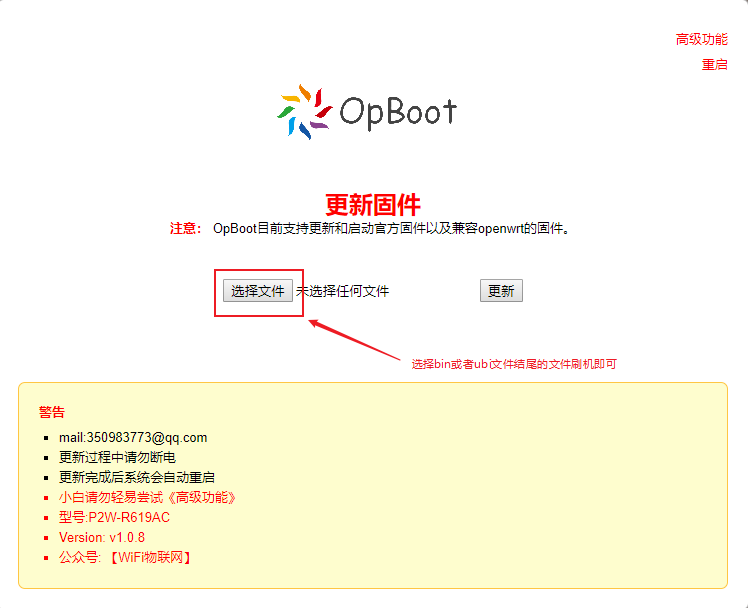

我们用SPI来引导将固件刷入NAND芯片内,也就是编码器的作用,我们需要刷入什么,只需要修改spi引导就可以了,比如我要刷64M固件的openwrt(想刷入128M固件就刷入opboot1.09),那么就先将opboot1.08刷入spi内,然后通过启动spi引导来刷NANDA芯片,步骤是:按住reset键15秒,然后电脑上输入192.168.1.1即可进入opboot1.08不死系统,然后上传ubi或者bin固件刷入即可,如图:

竞斗云系列七:硬件改造之NAND编码器 路由系统 第8张

其实也非常简单,主要原理就是通过spi来刷NAND芯片,而我们改造就是将原先焊接NAND芯片的位置改成固定座,可以随意更换芯片,也就达到编码器的作用,是不是非常简单。
