【增强篇】猫盘PLUS的通关玩法推荐

百花齐放 10个月前 ( 12-27 ) 26775 3条评论
【增强篇】猫盘PLUS的通关玩法摘要: 请看文章最后0227更新【一键修复硬盘休眠、修改MAC SN,完美关机、来电自启】猫盘PLUS的通关玩法猫盘PLUS,也就是猫盘的升级版,主要升级的地方有两点:首先硬盘选择,不但可...


猫盘PLUS的通关玩法

猫盘PLUS,也就是猫盘的升级版,主要升级的地方有两点:首先硬盘选择,不但可以选择猫盘的2.5寸盘还能选择更通用的3.5寸盘,其次电源升级到12伏并且有单独的开机键,这些都还是比较良心的升级,适合做一个稳定的NAS(NAS的通用电压均为12伏、使用标准的3.5寸盘),另外很多小伙伴有个困惑,这猫盘PLUS与蜗牛谁好谁坏呢,我们这里列一下比较,以供大家参考:

现在比较猫盘PLUS与蜗牛的优劣:

1、功耗方面:猫盘PLUS耗率5W、蜗牛为50W

2、体积方面:猫盘PLUS半径5cm、蜗牛约25cm以上

3、CPU的架构:猫盘为ARM架构、蜗牛为X86架构

4、群晖软件:猫盘可刷原生的DS119J群晖、蜗牛刷的为黑群晖

5、盘位数:猫盘PLUS支持单硬盘、蜗牛支持四硬盘

根据上面的相关参数对照自已的需求,如果只是想选择一个功耗低的单硬盘NAS,本小编觉得猫盘PLUS不错,某鱼200多的价格也不贵,可以试着玩玩。

那么上车的小伙伴、或者已经上车了的小伙伴开始我们的通关玩法吧!

一、刷机

玩猫盘PLUS都是冲着它能刷DS119J白群晖而来,当然买来第一件事就是刷机了,那么我们刷机准备什么呢

硬件:TTL线(CH340G)、U盘、4P的U盘延长线

固件:flash-image.bin、full.bin(固件)

软件:putty或者xshell软件

1、TTL线与U盘线的接法

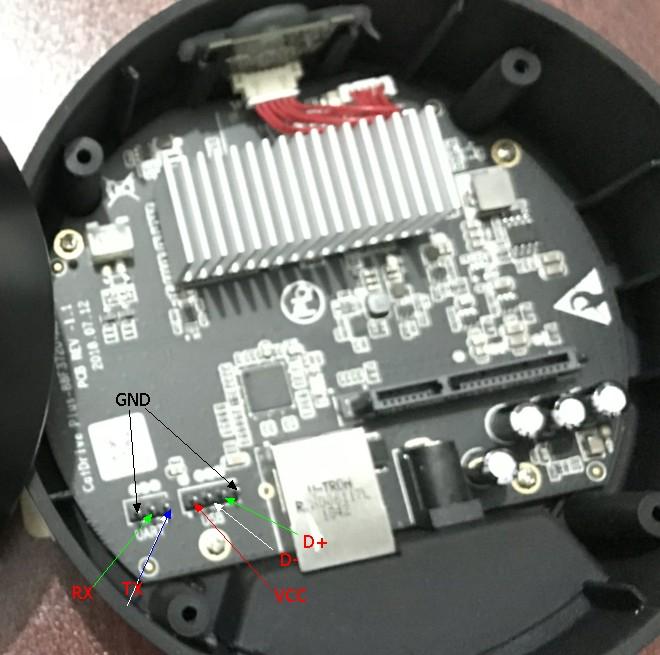

我们在接猫盘PLUS时与猫盘(小猫)还是有些不同,因为猫盘PLUS将接线柱都集合在一些,在接线时注的对应:猫(TX)→TTL(RX)、猫(RX)→TTL(TX)、猫(GND)→TTL(GND),如图:

【增强篇】猫盘PLUS的通关玩法 猫盘专栏 第1张

2、PUTTY或XSHELL的链接

主要选择串口号为115200这个,然后其它默认,详细:猫盘系列二:安装群晖、设置好后连接猫盘,再插上电源,最后按开机键就能连接到猫盘了

3、格式化U盘

我们需要将U盘格式化,然后将两个固件放到U盘里面,其为flash-image.bin、full.bin,这两个固件可以到群文件里查看,想要的可以加群或直接联系博主索要

4、指令刷机

setenv bootargs "console=ttyMV0,115200 root=/dev/mmcblk0p1 rootwait rw init=/bin/sh"
ext4load mmc 0:1 0x1000000 boot/armada-3720-customer0.dtb
ext4load mmc 0:1 0x2000000 boot/Image
booti 0x2000000 - 0x1000000              #时间较长、等待就能进入无需登陆的shell界面
mount -t proc /proc
mount /dev/mmcblk0p2 /media
mount /dev/sda1 /mnt                    #如果错误,请更改为mount /dev/sdb1 /mnt或者其它
cp -f /mnt/flash-image.bin /media
umount /media
umount /mnt                            #执行完后断电再通电开机就能进入下一步操作
ext4load mmc 0:2 0x1000000 flash-image.bin
sf probe
sf erase 0x0 0x100000      (前面有命令执行失败千万不要执行,否则变砖)
sf write 0x1000000 0x0 0x100000        #等待时间较长,请耐心等待
usb start
bubt full.bin spi usb                  #刷机命令,时间一般是5-10分钟,耐心等待
reset

5、安装群晖

接上硬盘、网线,通电开机就能进行群晖的安装流程,我们可以在浏览器里面输入:find.synology.com来搜索安装群晖,点击直接安装即可,建议安装前格式化硬盘

详细见:猫盘系列教程六:安装debian+群晖双系统,这里就不展开了,篇幅有限。

二、相关设置

安装群晖以后需要哪些设置呢,如设置LED灯(默认群晖是不亮灯的、我们需要进行相关设置),需要洗白群晖,这些是最基本操作,那么现在就开始讲设置问题:

1、设置LED灯

因为群晖默认是不亮灯的,那么怎么才能设置LED灯亮呢,这里只需要添加以下两条命令即可:(计划任务里面添加),详细见:【号外篇】猫盘刷群晖(设置LED灯及洗白)

bash /volume1/video/aw2013_led_syno.sh red      #关机脚本
bash /volume1/video/aw2013_led_syno.sh green    #开机脚本

设置后就能正常亮灯LED了,所以说非常简单。

2、群晖洗白

如果刷的是通用固件后需要洗白,也可以用于修改MAC等相关操作,主要是用两个命令,也就是将带有SN码分区DD出来,修改完成后DD回去,详细见:【号外篇】猫盘刷群晖(设置LED灯及洗白)

命令如下:

dd if=/dev/mtdblock3 of=/volume1/video/vendor.bin         #将系统备份出来并生成vendor.bin文件,我们再利用工具修改(详见进QQ群,查看群文件)
dd if=/volume1/video/vendor.bin of=/dev/mtdblock3         #将修改后的文件替换原来的系统文件,重启就能洗白了

详见查回之前的教程,非常详细的。

三、应用类

我们安装好了群晖后,先安装群晖的全家桶套装:video station 、photo station 、moment station 、download station、web station、file station、drive station,这个是常用的

那么对于要下载的小伙伴,我们需要用到的aria2、qbitorrent、tranission、玩物下载、docker也是能玩的,这个需要先下载安装依赖的环境,然后进行安装,详见教程:

猫盘系列四:安装群晖工具

这里面非常详细,这里就不展开说了,可以去里面慢慢研究的

四、硬件改造

我们这个猫盘PLUS有一遗憾的就是通电后没法直接开机,也就是说通电后还需要按开机键才能开机,这看似人性化的设计,其实非常不科学,为什么呢,如果我们想在够不到猫盘的地方是无法开机了,比如你出差、或者上班,那家里的停电、断网或者是关机状态的猫盘怎么办,家里没人,难不成回家去开机,显然是不方便的,现在智能家居非常方便,比如天猫精灵和小爱同学,都是可以配合WIFI模块进行远程操作,如果能给猫盘PLUS增加开机模块,通电自动开机,那么就能通过WIFI模块控制猫盘通电,猫盘就能直接开机了,有了原理,那么马上开工吧

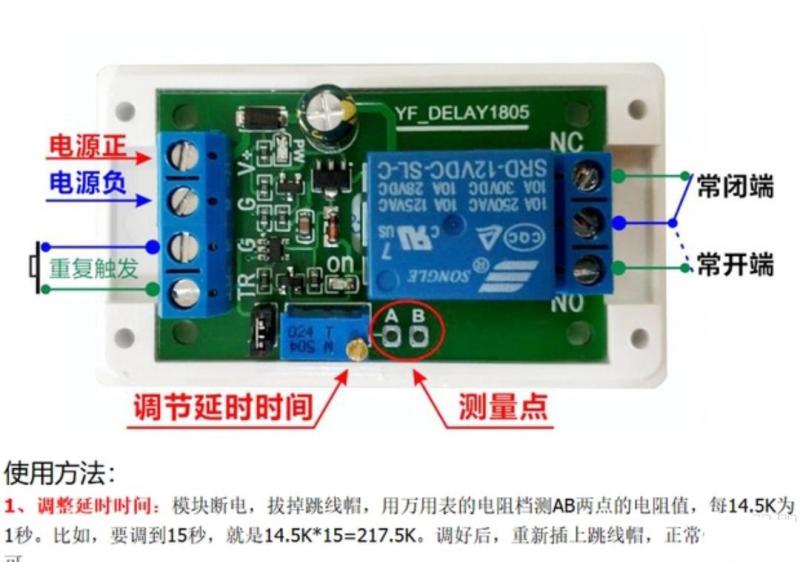

首先,淘宝买一个继电器,尺寸在7cm以内,能放置在猫盘里面,然后根据相关操作用电表测试好电阻就能设定好延时开机时间,请记得猫盘PLUS延时最好在3秒以内。

【增强篇】猫盘PLUS的通关玩法 猫盘专栏 第2张

【增强篇】猫盘PLUS的通关玩法 猫盘专栏 第3张

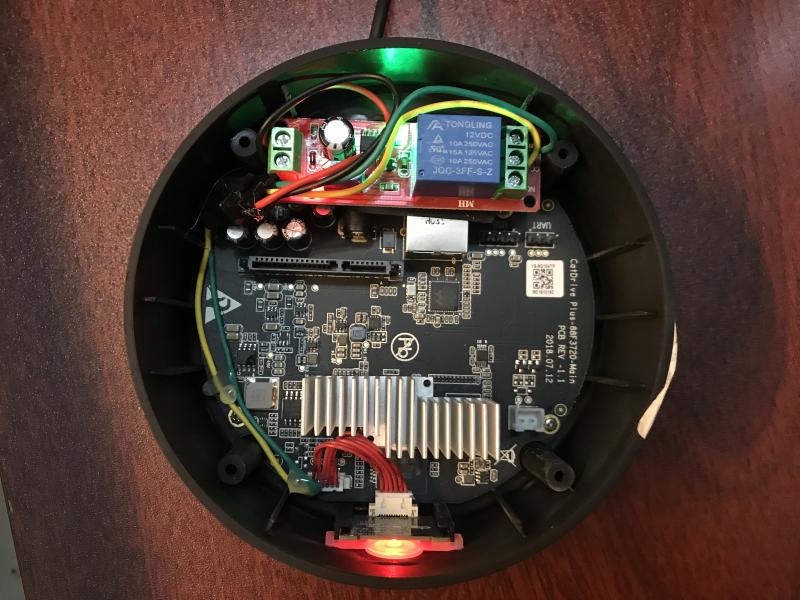

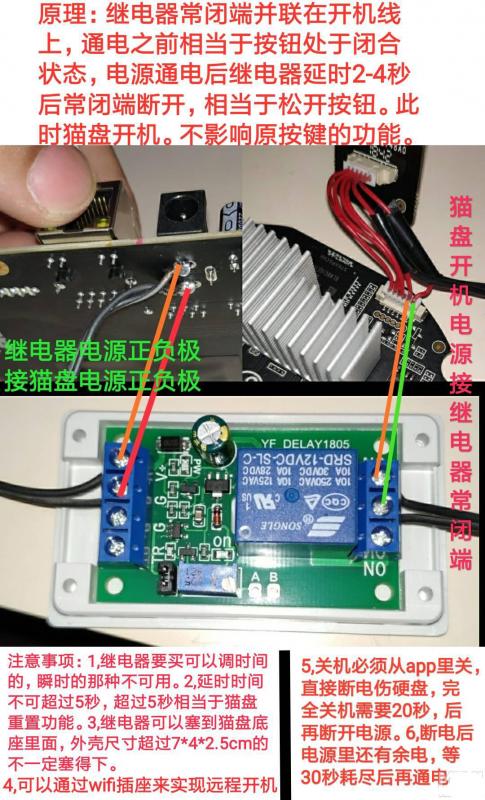

设置好了就能延时开机,也就是通电就能自动开机,配合WIFI插座就能达到远程开机,是不是非常爽,来,上一张改造图:

【增强篇】猫盘PLUS的通关玩法 猫盘专栏 第4张
