蓝猫:兼容2.5寸和3.5寸双风扇亚克力猫盘

百花齐放 2个月前 ( 08-14 ) 2141 抢沙发
蓝猫:兼容2.5寸和3.5寸双风扇亚克力猫盘摘要: 猫盘,可玩性非常高的arm平台的小型nas,因为兼容群晖而受大家的追捧,不得不说群晖的功劳巨大,可以毫不夸张的说,猫盘是目前为止,最便宜的群晖,不服的请在下面留言,欢迎来喷。。。本...

猫盘,可玩性非常高的arm平台的小型nas,因为兼容群晖而受大家的追捧,不得不说群晖的功劳巨大,可以毫不夸张的说,猫盘是目前为止,最便宜的群晖,不服的请在下面留言,欢迎来喷。。。

本博客出了很多系统的文章,都是关于刷机与玩机的,大多数都集中在软件方面,本文将着重在硬件改造方面,打造不一样的猫盘,亚克力机壳变型猫盘---我们这里叫它蓝猫

(猫盘原装的黑色小猫、白色小猫、黑色中猫、黑色大猫,现在猫盘家庭新增一款,那就是蓝猫,嘿嘿!!!)

好了,废话不多说,直接上图吧,大家欣赏一下吧。

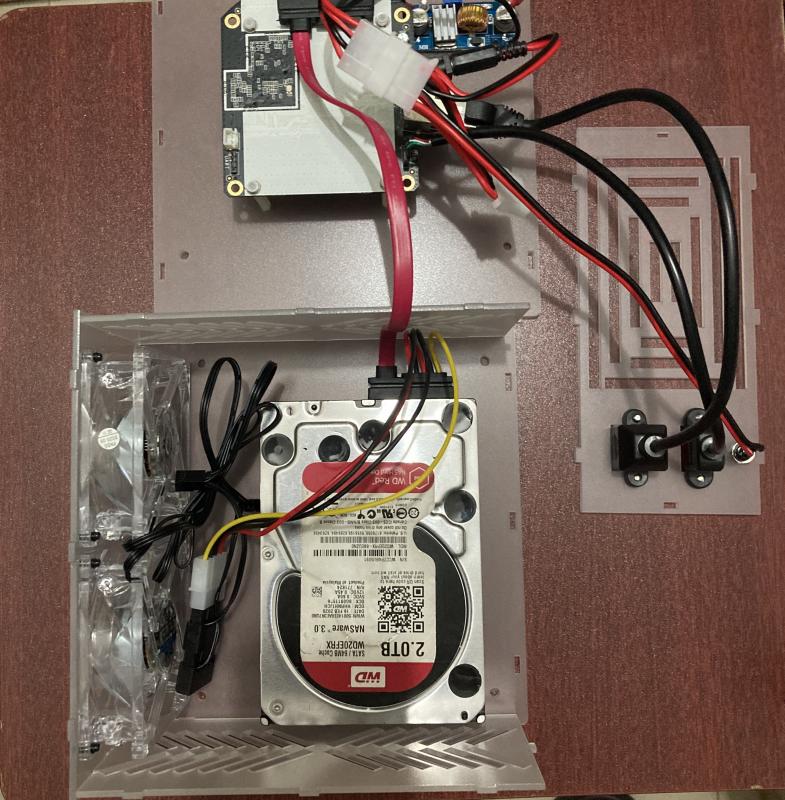

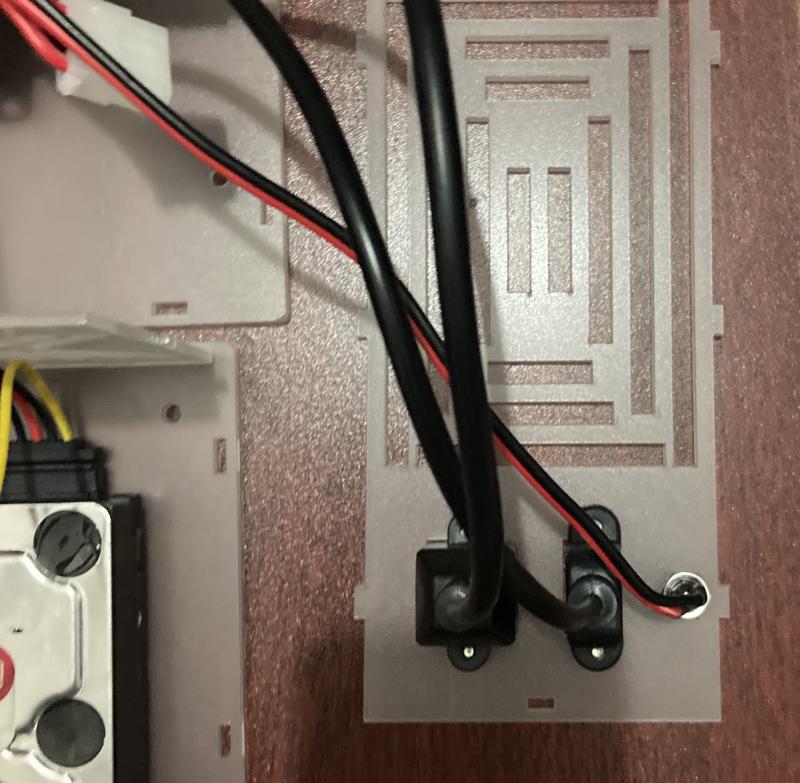

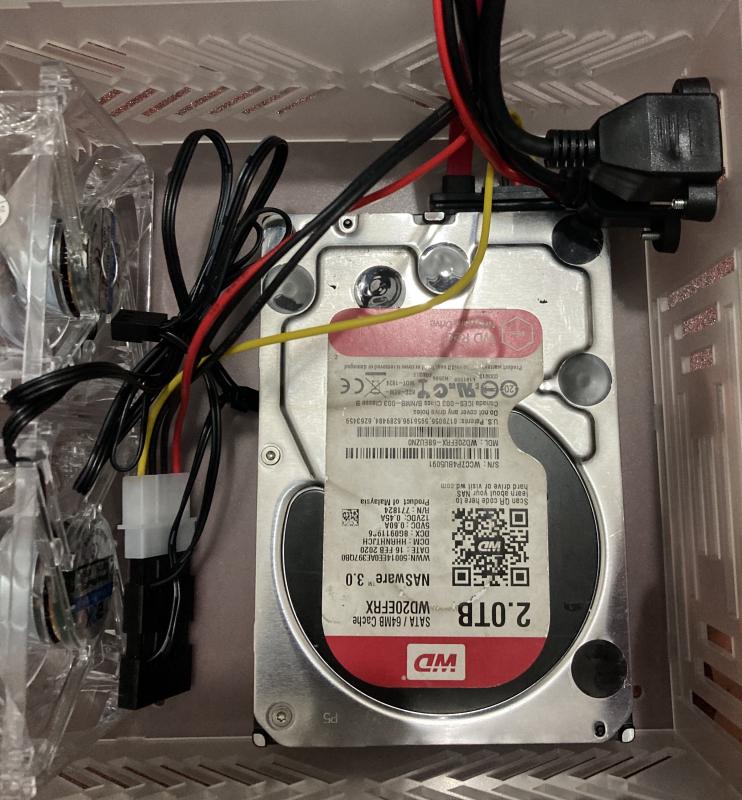

成果展示


再来一段视频欣赏一下:

蓝猫:兼容2.5寸和3.5寸双风扇亚克力猫盘 猫盘专栏 第1张

蓝猫:兼容2.5寸和3.5寸双风扇亚克力猫盘 猫盘专栏 第2张

蓝猫:兼容2.5寸和3.5寸双风扇亚克力猫盘 猫盘专栏 第3张

蓝猫:兼容2.5寸和3.5寸双风扇亚克力猫盘 猫盘专栏 第4张


配置清单

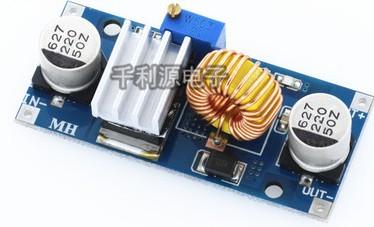

1.12V到5V的降压模块

12V转5V:https://m.tb.cn/h.VF147nF?sm=588906 (6元1个)

蓝猫:兼容2.5寸和3.5寸双风扇亚克力猫盘 猫盘专栏 第5张

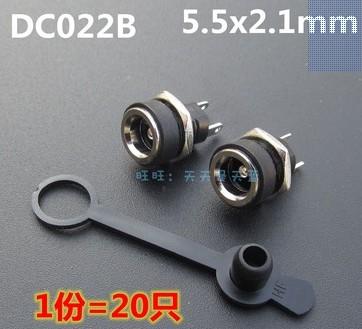

2.5.5*2.1mm电源座(孔径8mm)

5.5*2.1DC充电口:https://m.tb.cn/h.Vv7mOoC?sm=d63ae3(12元20个)

蓝猫:兼容2.5寸和3.5寸双风扇亚克力猫盘 猫盘专栏 第6张

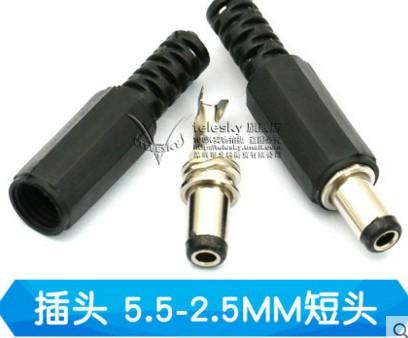

3.5.5*2.5mm电源插头(公)

5.5*2.5短头:https://m.tb.cn/h.Vv7lZZh?sm=a66230(2.1元5个)

蓝猫:兼容2.5寸和3.5寸双风扇亚克力猫盘 猫盘专栏 第7张

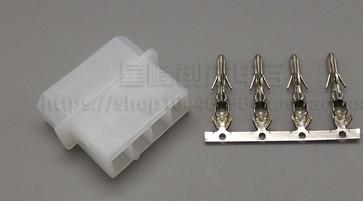

4.大pin四座(公头母座2个,母头公座2个)

公头母座:https://m.tb.cn/h.VF12CA2?sm=e01f09(7.8元30个)

母头公座:https://m.tb.cn/h.VFIlidN?sm=3b1be7(7.8元30个)

蓝猫:兼容2.5寸和3.5寸双风扇亚克力猫盘 猫盘专栏 第8张

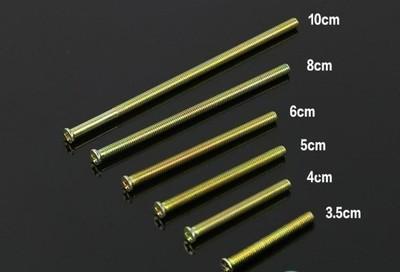

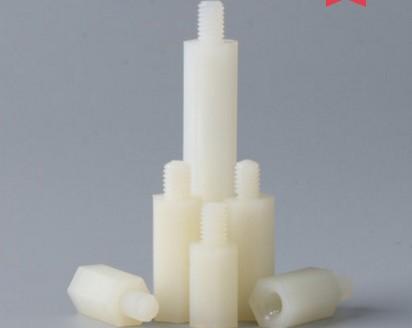

5.螺丝及螺丝柱(M4*10cm螺丝4个、M3螺丝8个、M4螺帽4个、M3*25尼龙柱4颗)

M3*25尼龙柱:https://m.tb.cn/h.VF1Yxju?sm=e98c80(10元50颗)

M3*12cm螺丝:https://m.tb.cn/h.VF1XWTs?sm=630692(7元100颗)

M4*10CM螺丝:https://m.tb.cn/h.Vv7r37q?sm=2b6736 (17元10根)

M4螺帽*50颗:https://m.tb.cn/h.Vv7JlQC?sm=4bccaa (1.65元50颗)

蓝猫:兼容2.5寸和3.5寸双风扇亚克力猫盘 猫盘专栏 第9张

蓝猫:兼容2.5寸和3.5寸双风扇亚克力猫盘 猫盘专栏 第10张

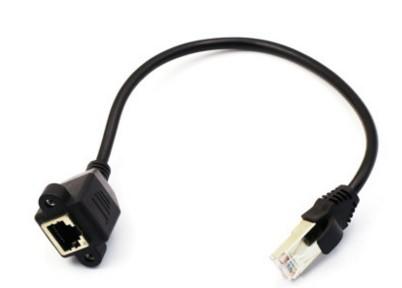

6.网线接头延长线:

0.3M黑色:https://m.tb.cn/h.VFIoj2k?sm=4cd86a(5元一条)

蓝猫:兼容2.5寸和3.5寸双风扇亚克力猫盘 猫盘专栏 第11张

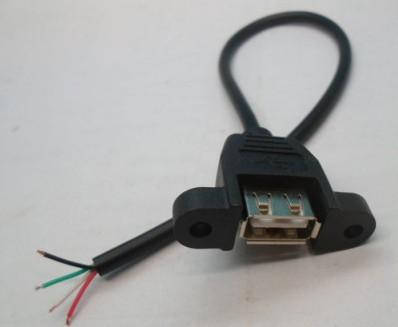

7.USB延长线

母座带固定:https://m.tb.cn/h.VuSpEEU?sm=c97ecb(29元5个)

蓝猫:兼容2.5寸和3.5寸双风扇亚克力猫盘 猫盘专栏 第12张

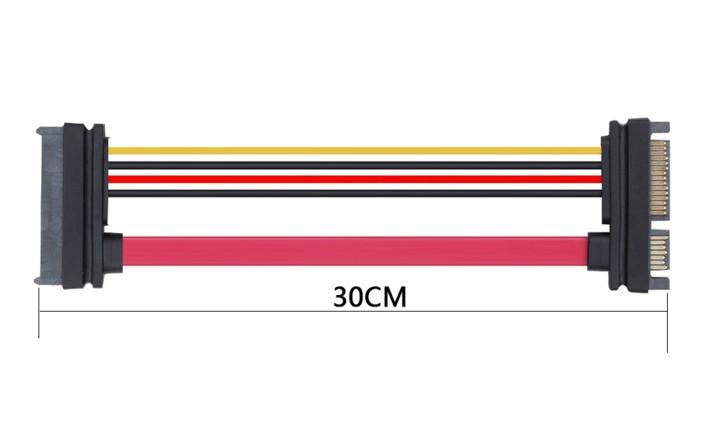

8.SATA延长线

7+15P公对母0.3m:https://m.tb.cn/h.VuSqQtB?sm=2fbb6e(23元6条)

蓝猫:兼容2.5寸和3.5寸双风扇亚克力猫盘 猫盘专栏 第13张

9.7.5平红黑线若干

红黑线0.75*2 5米:https://m.tb.cn/h.VuSKt92?sm=e0851e(6元)


10.8cm风扇(带LED灯)两个:

8cm透明叶4灯蓝色:https://m.tb.cn/h.Vv7r587?sm=6c9c5b(8元1个)


总结

上面配置清单包邮大约是三四十元,加上亚克力板成本36元,总成本在70元左右,如果量多的还可以优惠得更多,加上小猫的成本(只买主板的话也就80元左右),总成本应该在150元左右,和市场上的成品小猫价格差不多,但兼容性和散热性确非常高,不但可以用15mm的2.5寸盘(原装小猫只支持9mm的2.5寸盘)又支持3.5寸台式机,双风扇散热也非常不错,喜欢折腾的朋友可以试试。
